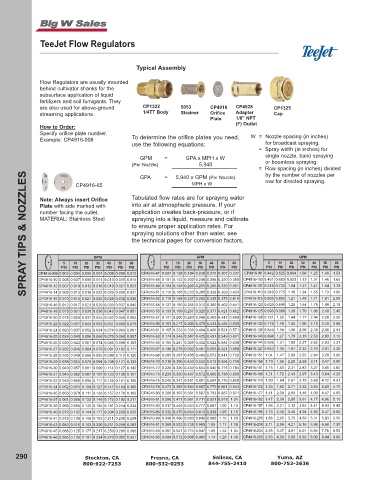

P. 292
TeeJet Flow Regulators
Typical Assembly
Flow Regulators are usually mounted
behind cultivator shanks for the
subsurface application of liquid
fertilizers and soil fumigants. They
are also used for above-ground CP1322 5053 CP4916 CP4928 CP1325
streaming applications. 1/4TT Body Strainer Orifice Adapter Cap
Plate 1/8" NPT
How to Order: (F) Outlet
Specify orifice plate number. W = Nozzle spacing (in inches)
Example: CP4916-008 To determine the orifice plates you need,
use the following equations: for broadcast spraying.
= Spray width (in inches) for
GPM = GPA x MPH x W single nozzle, band spraying
(Per Nozzle) 5,940 or boomless spraying.
= Row spacing (in inches) divided
SPRAY TIPS & NOZZLES
by the number of nozzles per
GPA = 5,940 x GPM (Per Nozzle) row for directed spraying.
MPH x W
CP4916-65 Tabulated flow rates are for spraying water
PUMPS Note: Always insert Orifice into air at atmospheric pressure. If your
Plate with side marked with
application creates back-pressure, or if
number facing the outlet.
spraying into a liquid, measure and calibrate
MATERIAL: Stainless Steel
to ensure proper application rates. For
spraying solutions other than water, see
the technical pages for conversion factors.
GPM GPM GPM
5 10 20 30 40 50 60 5 10 20 30 40 50 60 5 10 20 30 40 50 60
PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI PSI
CP4916-008 0.003 0.004 0.006 0.007 0.008 0.009 0.010 CP4916-47 0.097 0.138 0.194 0.238 0.275 0.307 0.337 CP4916-98 0.442 0.625 0.884 1.08 1.25 1.40 1.53
CP4916-10 0.005 0.007 0.009 0.011 0.013 0.015 0.016 CP4916-48 0.101 0.143 0.202 0.248 0.286 0.320 0.350 CP4916-103 0.461 0.653 0.923 1.13 1.31 1.46 1.60
CP4916-12 0.007 0.010 0.013 0.016 0.019 0.021 0.023 CP4916-49 0.104 0.148 0.209 0.255 0.295 0.330 0.361 CP4916-107 0.518 0.733 1.04 1.27 1.47 1.64 1.79
CP4916-14 0.009 0.013 0.018 0.022 0.025 0.028 0.031 CP4916-51 0.116 0.165 0.233 0.285 0.329 0.368 0.403 CP4916-110 0.548 0.775 1.10 1.34 1.55 1.73 1.90
CP4916-15 0.010 0.015 0.021 0.025 0.029 0.032 0.036 CP4916-52 0.118 0.168 0.237 0.290 0.335 0.375 0.410 CP4916-115 0.605 0.855 1.21 1.48 1.71 1.91 2.09
CP4916-16 0.012 0.017 0.023 0.029 0.033 0.037 0.040 CP4916-54 0.127 0.180 0.255 0.312 0.360 0.402 0.441 CP4916-120 0.629 0.890 1.26 1.54 1.78 1.99 2.18
CP4916-18 0.015 0.021 0.030 0.036 0.042 0.047 0.051 CP4916-55 0.133 0.189 0.267 0.326 0.377 0.421 0.462 CP4916-125 0.693 0.980 1.39 1.70 1.96 2.19 2.40
CP4916-20 0.018 0.026 0.037 0.045 0.052 0.058 0.064 CP4916-57 0.141 0.200 0.283 0.346 0.400 0.447 0.490 CP4916-128 0.721 1.02 1.44 1.77 2.04 2.28 2.50
CP4916-22 0.022 0.031 0.043 0.053 0.061 0.068 0.075 CP4916-59 0.153 0.217 0.306 0.375 0.433 0.484 0.530 CP4916-132 0.774 1.10 1.55 1.90 2.19 2.45 2.68
CP4916-24 0.026 0.037 0.052 0.064 0.074 0.083 0.091 CP4916-61 0.165 0.233 0.330 0.404 0.466 0.521 0.571 CP4916-136 0.840 1.19 1.68 2.06 2.38 2.66 2.91
CP4916-25 0.028 0.040 0.056 0.068 0.079 0.088 0.097 CP4916-63 0.174 0.246 0.347 0.425 0.491 0.549 0.601 CP4916-140 0.894 1.27 1.79 2.19 2.53 2.83 3.10
CP4916-26 0.030 0.043 0.061 0.074 0.086 0.096 0.105 CP4916-65 0.185 0.261 0.369 0.452 0.522 0.584 0.639 CP4916-144 0.926 1.31 1.85 2.27 2.62 2.93 3.21
CP4916-27 0.032 0.046 0.064 0.079 0.091 0.102 0.111 CP4916-67 0.196 0.278 0.392 0.481 0.555 0.621 0.680 CP4916-147 0.953 1.35 1.91 2.33 2.70 3.01 3.30
CP4916-28 0.035 0.049 0.069 0.085 0.098 0.110 0.120 CP4916-68 0.203 0.287 0.405 0.496 0.573 0.641 0.702 CP4916-151 1.04 1.47 2.08 2.55 2.94 3.29 3.60
CP4916-29 0.038 0.054 0.076 0.094 0.108 0.121 0.132 CP4916-70 0.216 0.306 0.433 0.530 0.612 0.684 0.750 CP4916-156 1.10 1.55 2.20 2.69 3.11 3.47 3.80
CP4916-30 0.040 0.057 0.081 0.099 0.114 0.127 0.140 CP4916-72 0.226 0.320 0.453 0.554 0.640 0.716 0.784 CP4916-161 1.15 1.63 2.31 2.83 3.27 3.65 4.00
CP4916-31 0.043 0.062 0.087 0.107 0.123 0.138 0.151 CP4916-73 0.233 0.330 0.467 0.572 0.660 0.738 0.808 CP4916-166 1.21 1.72 2.43 2.97 3.43 3.84 4.20
CP4916-32 0.048 0.068 0.095 0.117 0.135 0.151 0.165 CP4916-75 0.245 0.347 0.491 0.601 0.694 0.776 0.850 CP4916-170 1.30 1.84 2.61 3.19 3.69 4.12 4.51
CP4916-34 0.052 0.074 0.104 0.127 0.147 0.164 0.180 CP4916-78 0.272 0.385 0.544 0.667 0.770 0.861 0.943 CP4916-172 1.36 1.92 2.71 3.32 3.84 4.29 4.70
CP4916-35 0.056 0.079 0.111 0.136 0.157 0.176 0.192 CP4916-80 0.280 0.397 0.561 0.687 0.793 0.887 0.971 CP4916-177 1.41 2.00 2.83 3.46 4.00 4.47 4.90
CP4916-37 0.061 0.086 0.122 0.149 0.172 0.192 0.211 CP4916-81 0.290 0.411 0.581 0.711 0.821 0.918 1.01 CP4916-182 1.47 2.08 2.95 3.61 4.17 4.66 5.10
CP4916-39 0.068 0.096 0.135 0.165 0.191 0.214 0.234 CP4916-83 0.317 0.449 0.634 0.777 0.897 1.00 1.10 CP4916-187 1.56 2.21 3.12 3.82 4.41 4.93 5.40
CP4916-40 0.072 0.102 0.144 0.177 0.204 0.228 0.250 CP4916-86 0.332 0.470 0.664 0.813 0.939 1.05 1.15 CP4916-196 1.73 2.45 3.46 4.24 4.90 5.47 6.00
CP4916-41 0.075 0.106 0.149 0.183 0.211 0.236 0.258 CP4916-89 0.346 0.490 0.693 0.849 0.980 1.10 1.20 CP4916-205 1.88 2.65 3.75 4.59 5.31 5.93 6.50
CP4916-43 0.082 0.116 0.163 0.200 0.231 0.258 0.283 CP4916-91 0.369 0.523 0.739 0.905 1.05 1.17 1.28 CP4916-218 2.11 2.98 4.21 5.16 5.96 6.66 7.30
CP4916-45 0.088 0.125 0.177 0.217 0.250 0.280 0.306 CP4916-93 0.387 0.547 0.774 0.947 1.09 1.22 1.34 CP4916-234 2.45 3.47 4.91 6.01 6.94 7.76 8.50
CP4916-46 0.095 0.135 0.191 0.234 0.270 0.302 0.331 CP4916-95 0.404 0.572 0.808 0.990 1.14 1.28 1.40 CP4916-250 2.83 4.00 5.66 6.93 8.00 8.94 9.80
